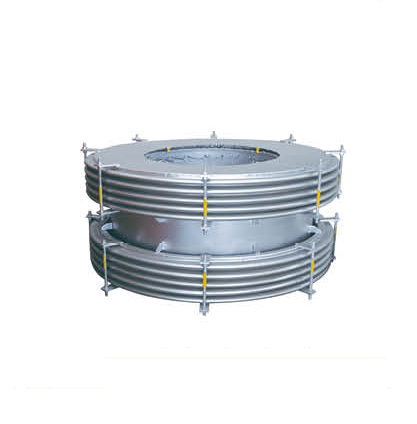

高溫軸向型膨脹節（又稱高溫軸向型波紋補償器）是一種專為高溫工況設計的管道補償裝置，主要用于吸收管道因熱脹冷縮、振動或安裝偏差產生的軸向位移。以下為綜合產品介紹：

        一、結構組成

1. 核心組件

• 波紋管：采用不銹鋼（如310S、309S、鈦合金、鎳基合金等）制造，耐溫可達900℃~1300℃。

• 連接件：包括端管、法蘭、支架等，通常為碳鋼材質，部分定制型號可選用塑料或合金。

• 防護結構：部分型號包含耐火層（噴涂或隔熱磚）和隔溫層，分階段由生產與施工共同完成。

2. 擴展設計

• 部分產品配備導流管，防止介質直接沖擊波紋管，增強穩定性。

• 可選配小拉桿或大拉桿結構，支持橫向、角向位移補償。

        二、技術參數

        三、產品特點

1. 耐高溫性
   通過材料選擇（如不銹鋼310S）和雙層防護結構，適應電力、冶金等行業高溫管道環境。

2. 多向補償
   以軸向補償為主，部分型號可吸收橫向位移或合成位移，角向補償能力達±4°~±15°。

3. 低噪節能
   波紋管結構有效減少系統振動和噪聲，降低設備能耗。

4. 無反推力設計
   采用纖維織物或平衡環結構，避免管道支架承受額外壓力，簡化支撐系統。

        四、應用場景

1. 高溫煙道/熱風管道
   用于電廠、水泥廠等高溫氣體輸送系統，補償熱膨脹變形。

2. 化工與冶金管道
   耐受強腐蝕介質（如酸、粉塵），常配套四氟涂層或全防腐材質。

3. 鍋爐系統
   在蒸汽、燃氣管道中吸收熱位移，降低設備應力。

        五、選型與安裝

1. 選型建議

• 溫度＞400℃時優先選擇帶耐火層型號，＜400℃可參考標準軸向型補償器參數。

• 高壓場景需匹配厚壁波紋管或復式結構。

2. 安裝要點

• 需在管道試壓前松開拉桿螺栓，確保自由伸縮。

• 導流管方向與介質流向一致，避免逆向安裝。

        相關標準參考：

• 《電廠煙風煤粉補償器典型設計手冊》

• GB/T12777金屬波紋管膨脹節通用技術條件

•
