1. 產品定義與結構組成

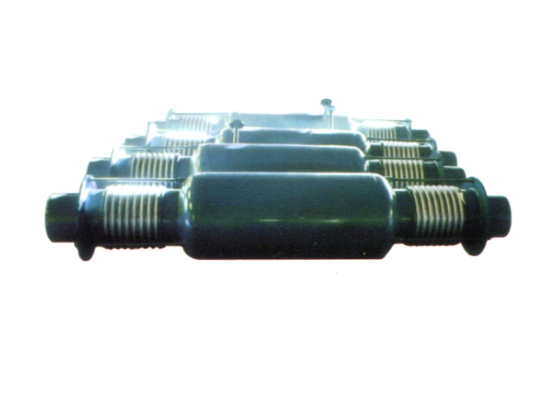

        復式直管旁通壓力平衡型膨脹節（又稱復式旁通壓力平衡式波紋膨脹節）是一種用于管道系統的補償元件，由三組波紋管（兩組工作波紋管和一組平衡波紋管）、拉桿、端管、封頭等結構件組成。其設計通過平衡波紋管抵消管道內壓產生的推力，實現無需額外固定支架即可穩定運行。

        2. 工作原理

• 軸向位移補償：通過工作波紋管的彈性變形吸收管道因溫度變化、振動等因素產生的軸向位移。

• 壓力自平衡：平衡波紋管與工作波紋管的有效面積相等，內壓推力通過拉桿系統相互抵消，避免對固定支架產生額外載荷。

        3. 核心特點

• 結構緊湊：采用同規格波紋管設計，體積小、重量輕，降低安裝空間需求。

• 高穩定性：拉桿導向系統增強抗壓穩定性，適用于高壓力、高溫度（-20℃~450℃）工況。

• 經濟性：減少對固定支架的依賴，降低管道系統建設成本。

• 耐腐蝕性：材質可選不銹鋼（如304、316L）、碳鋼等，適應腐蝕性介質環境。

        4. 應用場景

• 復雜管道系統：適用于無法設置固定支架的直管線，如長距離輸送管道、熱力管網。

• 工業領域：廣泛用于電力、石油化工、冶金、船舶等行業的蒸汽、燃?xì)?、液體介質管道。

        5. 安裝與使用規范

• 預變形處理：需根據設計要求進行預拉伸或預壓縮，禁止通過波紋管變形強行調整管道偏差。

• 水質要求：壓力試驗用水需潔凈無腐蝕性，氯離子含量≤25ppm，蒸汽管網需排凈冷凝水。

• 操作維護：閥門啟閉需緩慢操作，避免壓力驟變；定期檢查疏水裝置。

        6. 型號示例與技術參數

• 型號標注：如1.6TPP600*5+5J表示設計壓力1.6MPa、通徑600mm、5+5波紋層數、焊接連接。

• 參數范圍：

• 通徑：DN80~DN2000mm

• 設計壓力：1.0~2.5MPa

• 疲勞壽命：≥1000次。

7. 標準

• 定制服務：支持非標設計，提供法蘭/焊接連接選項，滿足特殊工況需求。
